lip 17, 2024
Akai GX-215D

Trafił w nasze ręce Akai GX-215D, wydawałoby się , że w całkiem nie złym stanie.
okazało się jednak, że wszystkie kondensatory 100nF oraz 470µF prawie umarły.
Do tego doszło czyszczenie, odświeżenie i smarowanie mechanizmu.
Na koniec oczywiście pełna regulacja i kalibracja jak zawsze.

Akai GX-215D po naprawie, gotów by wrócić do domu 🙂

Producent: Akai

Model: GX 215 D
Lata produkcji: 1976 – 1981
Wyprodukowano w: Japonia
Kolor: Srebrny lub czarny
Pilot: nie
Wymiary: 380 x 390 x 295 mm (szer. x wys. x gł.)
Waga: 15,7 kg
Cena początkowa ok.: 998 DM

Złącza

Liczba wejść: 3
Mikrofon (0,3mV/2,2kOhm)
Linia (700mV/100kOhm)
Liczba wyjść: 3
DIN (0,0V)
Linia (0,775V)
Słuchawki (30 mV, 8 Ohm)

Dane techniczne

Maks. średnica szpuli: 18 cm
Napęd: 3 silniki
Głowice: 1x GX-nagrywająca, 1x GX-odtwarzająca, 1x kasująca
Ścieżki: 4
Prędkości taśmy: 9,5 i 19 cm/s
Odchylenia prędkości:
* przy 9,5 cm/s: ±0,18%
* przy 19 cm/s: ±0,09%

Całkowity zakres częstotliwości:
* przy 9,5 cm/s: 30 – 19.000 Hz
* przy 19 cm/s: 20 – 25.000 Hz
Stosunek sygnału do szumu: >56dB
Zniekształcenia harmoniczne: przy 19 cm/s: <0,5%
Tłumienie kasowania: przy 19 cm/s: >70dB
Częstotliwość podkładu i kasowania: 100kHz

Szczególne funkcje

  • Automatyczne odwracanie w trybie odtwarzania
  • Przełącznik korektora dla nagrywania 9,5 cm
More Details
lip 17, 2024
Akai GX-210D będzie żył

GX210D na pierwszym filmie główna przyczyna wizyty w serwisie.
Drugi film to efekt końcowy. Na fotografiach jego wnętrze.

Akai GX-210D przed naprawą

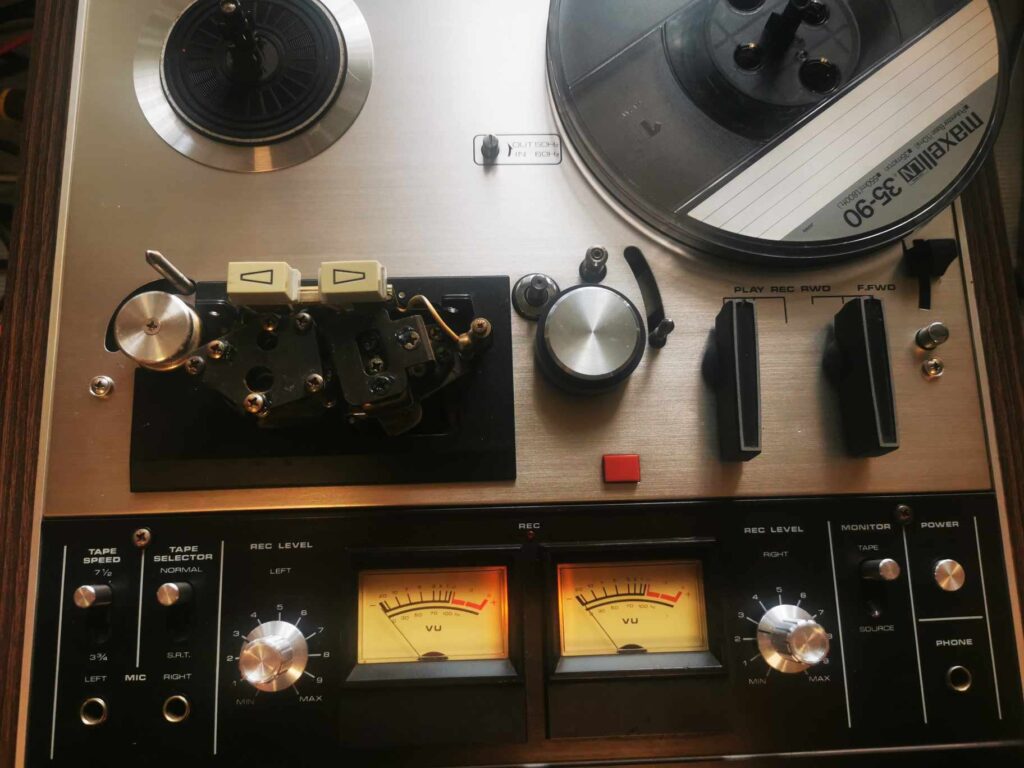

Akai GX-210D po naprawie w całej okazałości

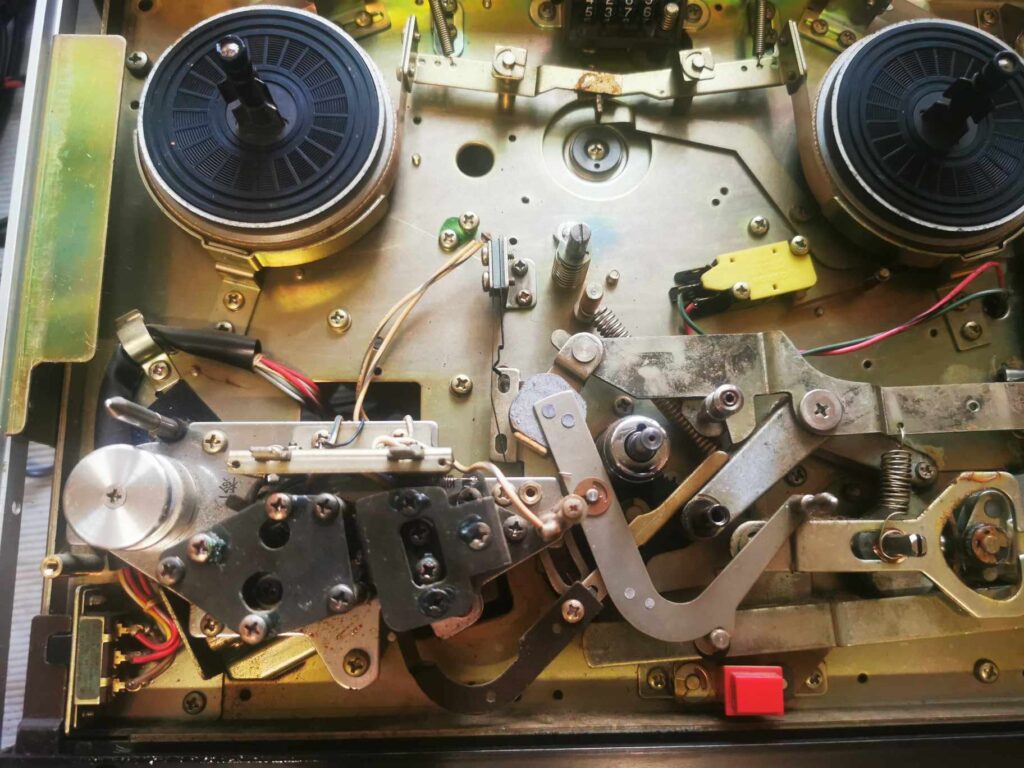

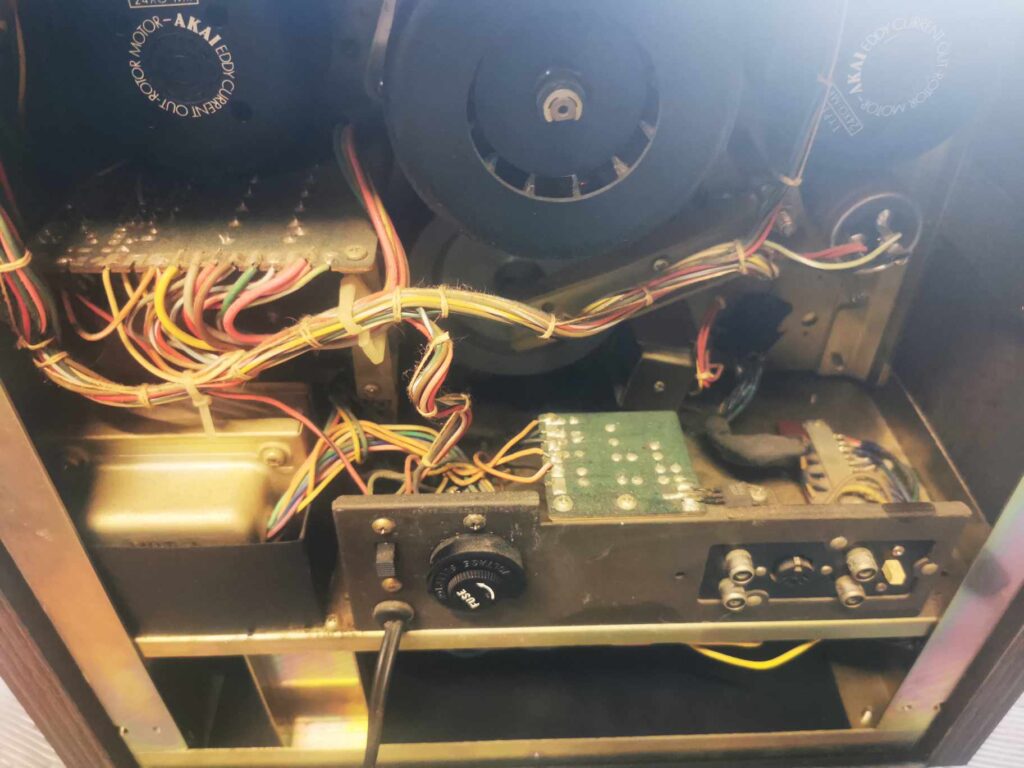

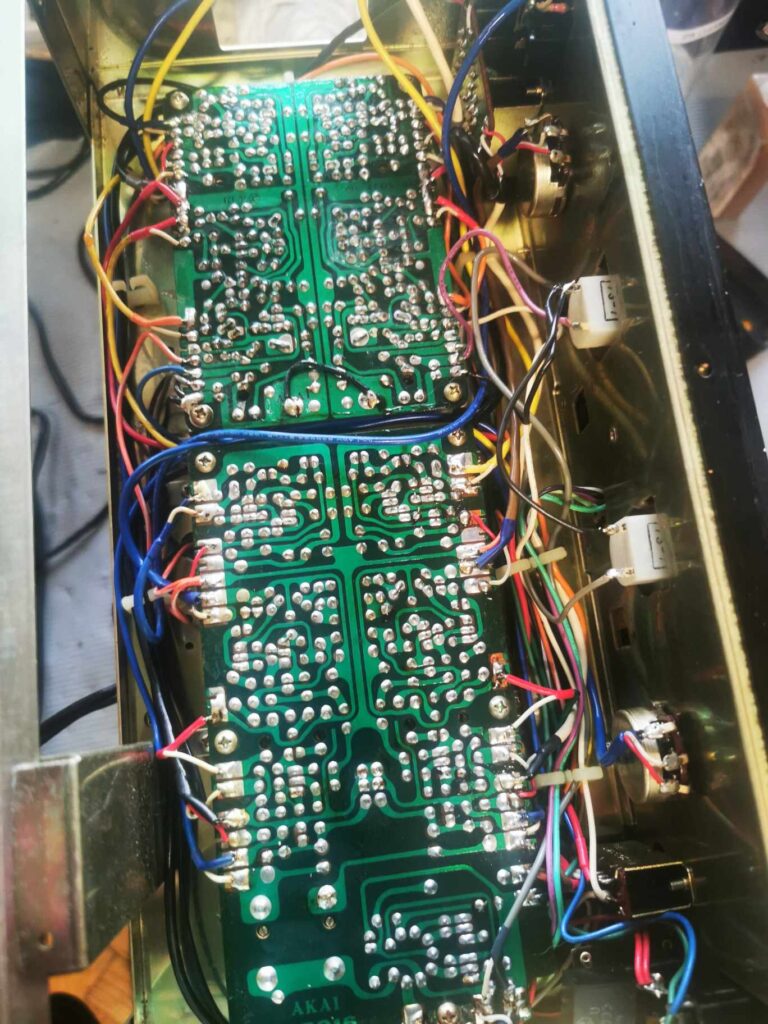

W środku całkiem czysto

Producent: Akai
Model: GX 210 D
Lata produkcji: 1975 – 1977
Wyprodukowano w: Japonia
Kolor: Srebrny
Pilot: nie
Wymiary: 368 x 371 x 227 mm (szer. x wys. x gł.)
Waga: 15,4 kg
Cena początkowa ok.: 1’350 DM

Złącza

Liczba wyjść: 3

  • DIN (0,6V)
  • Linia (1,228V)
  • Słuchawki (30 mV, 8 Ohm)

Liczba wejść: 3

  • Mikrofon (0,3mV/5kOhm)
  • Linia (60mV/180kOhm)
  • Radio (6-60mV/27-150kOhm)

Dane techniczne:

Maks. średnica szpuli: 18 cm
Napęd: 3 silniki
Głowice: 1x GX-nagrywająca, 1x GX-odtwarzająca, 1x kasująca
Ścieżki: 4
Prędkości taśmy: 9,5 i 19 cm/s
Odchylenia prędkości:

  • przy 9,5 cm/s: ±0,15%
  • przy 19 cm/s: ±0,09%

Całkowity zakres częstotliwości:

  • przy 9,5 cm/s: 40 – 20.000 Hz
  • przy 19 cm/s: 30 – 25.000 Hz

Stosunek sygnału do szumu: >54dB
Zniekształcenia harmoniczne:
<1,5% przy 1000Hz i 0dB
Korekcja:
Tłumienie przesłuchu: >45dB (stereo), >67dB (mono)
Tłumienie kasowania: przy 19 cm/s: >72dB
Częstotliwość podkładu i kasowania: 102kHz ±5kHz

Szczególne funkcje: Odtwarzanie w trybie rewersu

More Details
lip 12, 2024
Sound & Passion #1

Four different devices have come back to life after a full service and are delighting their owners. The power of vintage audio equipment blows your mind!

Sound&Passion#1

More Details
lip 11, 2024
Kenwood KX-W6050

Dwukasetowy deck. Ogólnie strasznie „dojechany”. Rozległe uszkodzenia mechaniczne, urwane czopy plastikowe. Z informacji od klienta wynika, że nikt nie chciał się podjąć przywrócenia do życie.
My jednak lubimy wyzwania i oto 6050 po wielu godzinach walki otrzymał nowe życie a właściciel będzie cieszyć się jego dźwiękiem 🙂

Specifications
Kenwood KX-W6050
Double Cassette Deck (1993)
Type: auto reverse, double compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.76 cm/s
Heads: 2 x record/playback, 2 x erase
Motor: 2 x DC
Tape Type: type I, CrO2, Metal
Noise Reduction: B, C
Headroom Extension: HX Pro
Frequency Response: 25Hz to 18kHz (Metal tape)
Signal to Noise Ratio: 74dB (dolby C)
Wow and Flutter: 0.09%
Total Harmonic Distortion: 3.0%
Input: 122.8mV (line)
Output: 0.775V (line)
Dimensions: 440 x 137 x 269mm
Weight: 4.7kg
Year: 1993

More Details
lip 7, 2024
Pioneer CT-9AX

Przegląd, naprawa idlera, naprawa mechaniki, kalibracja, czyszczenie, konserwacja

Kompaktowy magnetofon kasetowy CT-A9X należy do serii Elite firmy Pioneer i oferuje następujące funkcje:

Automatyczny mechanizm cichego ładowania, sterowanie balansem MOL typu auto BLE, automatyczny monitor, sterowanie dotykowe Feather Touch z logiką IC, funkcja zapobiegania luzowaniu taśmy, systemy Dolby NR B i C, filtr MPX, funkcja automatycznego wyciszania nagrywania oraz funkcja wyszukiwania utworów.

Specifications
Three Head Stereo Cassette Tape Deck (1985-86)
Type: 3-head, single compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.75 cm/s
Heads: 1 x combination record/playback, 1 x erase
Motor: 1 x reel, 1 x capstan
Tape Type: type I, CrO2, Metal
Noise Reduction: B, C
Frequency Response: 20Hz to 23kHz (Metal tape)
Signal to Noise Ratio: 77dB (dolby C)
Wow and Flutter: 0.018%
Total Harmonic Distortion: 0.8%
Input: 63mV (line)
Output: 0.63V (line)
Dimensions: 420 x 130 x 374mm
Weight: 10kg
Year: 1985

More Details
lip 7, 2024
Revox PR 99 mk III

Uzupełnienie brakującej rolki dociskowej, kalibracja toru zapis/odczyt, konserwacja, czyszczenie mechanizmu.

Magnetofon Revox PR99 wyposażony jest w elektronicznie regulowany mechanizm napędowy z 3 silnikami, 2 prędkości o zakresie regulacji prędkości od -30% do +50%, elektroniczną zmianę prędkości, zintegrowaną logikę sterowania z czujnikiem ruchu taśmy, bezstykowe przełączanie wszystkich silników, licznik taśmy w czasie rzeczywistym, mierniki VU oraz opcjonalne sterowanie zdalne.

Professional Stereo Reel to Reel Tape Recorder
Track system: 2-channel, stereo system
Motor: 2 x reel, 1 x capstan
Reel size: up to 10.5 inch reel
Equalization: NAB, CCIR
Tape speeds: 7 1⁄2 15 ips
Wow and flutter: 0.06% (15 ips)
Frequency response: 30Hz to 22kHz (15 ips)
Signal to Noise Ratio: 66dB
Total harmonic distortion: 1%
Crosstalk: 45dB
Dimensions: 483 x 399 x 234mm
Weight: 18.5kg
Note: 7.5 and 3.75 ips capable

More Details
lip 7, 2024
Sansui SD 5050

Naprawa mechanizmu, wymiana paska, kalibracja, czyszczenie i konserwacja

2/4 Channel Tape Deck (1972)
Track system: auto reverse, 4-track, 4-channel, multi channel system
Motor: 2 x reel, 1 x capstan
Tape speeds: 3 3⁄4 7 1⁄2 ips
Input: 70mV (line), 14mV (DIN), 0.5mV (mic)
Output: 0.47V (line)

More Details
lip 7, 2024
Sony TC-788-4

Odblokowanie zaciętych rolek dociskowych, smarowanie mechanizmu, wymiana okładziny hamulca talerza lewego, konserwacja, czyszczenie mechanizmu

Four Channel Stereo Tape Deck (1972-79)
Specifications
Track system: 4-track, 4-channel, stereo/multi channel system
Heads: 1 x playback, 1 x record, 1 x erase
Motor: 2 x reel, 1 x capstan
Reel size: up to 10.5 inch reel
Tape speeds: 7 1⁄2 15 ips
Wow and flutter: 0.04% (15 ips)
Frequency response: 20Hz to 35kHz (15 ips)
Signal to Noise Ratio: 56dB
Total harmonic distortion: 1.2%
Input: 60mV (line), 0.2mV (mic)
Output: 0.44V (line)
Semiconductors: 13 x IC, 4 x FET, 103 x transistors, 67 x diodes
Dimensions: 440 x 558 x 221mm
Weight: 26.5kg
Year: 1974

More Details
lip 7, 2024
Sony TC-K520

Naprawa po nieumiejętnym serwisowaniu, całkowita kalibracja, naprawa płytek PCB, konserwacja, czyszczenie mechanizmu

Specifications
Type: 2-head, single compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.8 cm/s
Heads: 1 x record/playback, 1 x erase
Tape Type: type I, CrO2, Metal
Noise Reduction: B, C
Headroom Extension: HX Pro
Frequency Response: 25Hz to 19kHz (Metal tape)
Signal to Noise Ratio: 74dB (dolby C)
Wow and Flutter: 0.16%
Total Harmonic Distortion: 1.0%
Input: 77.5mV (line)
Output: 0.44V (line)
Dimensions: 430 x 123 x 285mm
Weight: 4.7kg
Year: 1990

More Details
lip 7, 2024
Teac X 2000 M

Wymiana pasków napędowych, czyszczenie po „rozpuszczonych” paskach, kalibracja układu napinania taśmy, konserwacja, czyszczenie mechanizmu, kalibracja ogólna.

Specifications
Stereo Tape Deck (1984-92)
Track system: 2/4-track, 2-channel, stereo/monaural system
Heads: 1 x record, 1 x 2T playback, 1 x 4T playback, 1 x erase
Motor: 1 x capstan, 2 x reel
Reel size: 7 or 10 inch reel
Tape speeds: 7 1⁄2 15 ips
Wow and flutter: 0.04% (15 ips)
Signal to Noise Ratio: 56dB
Total harmonic distortion: 0.8%
Input: 195mV (line), 0.775mV (mic)
Output: 436V (line)
Dimensions: 516 x 472 x 268mm
Weight: 21kg
Year: 1989

More Details
